大出力
モノアンプ160W/4Ω x 16ch = 2560W
超小型で省スペース
EIA19インチ3U標準ラックマウントサイズ(H132xW483xD430)に、
160Wのパワーアンプを16台内蔵。
従来アナログパワーアンプの1/15∼1/10のサイズダウンを実現。
機材の運搬・移動が大変に楽になりました。
リモコン機能
1ゾーン(1Room、2chステレオ)ごとに、独立したワイヤレス・リモートコントロールが可能。
音量UP/DOWN,信号ON/OFFが可能。
省エネ
AC入力~SP出力の総合変換効率85%以上を実現。(アンプ1台あたり)
ch数(1ch∼16ch)の任意設定が可能
ch数を任意に設定し、購入することが可能です。
又、購入後もアンプの増設が指定業者の下で簡単に行なえます。
DCアンプ
音質重視設計。DC~50kHzの超広帯域再生で、特に公共施設の音響設備、
店舗等の音質を大幅に改善出来ます。
高音質設計
モーター付VOLの採用
イージー・インストレーション
オールインワンの機器なので、接続の配線が非常に少なく、なおかつDIN端子や
バナナ対応SPターミナルの採用で、簡単接続が可能。
非常に短時間で設置工事を終えることが可能になりました。
超軽量
約13kgと従来比約1/15∼1/10と超軽量で、設置や運搬が非常に楽になりました。
無限増設機能
増設出力を使うことにより、無限にアンプの増設が可能。たとえば、1台のプリアンプに100台の
MZ16をつなげば、16chx100台=1600chのアンプとして使えます。
高機能
フロントAUX(切替機能付)、DSP・EQ入力端子
個別パワーUPが可能
ゾーンごとに、外部のパワーアンプと接続出来て、パワーUPが可能です。
マルチソース対応
各ゾーンごとに独立したソースを入力することが可能です。

(1)ブロック図
注)
用語解説(下記ICは、すべて(株)フライングモールにて新規開発したものです。)
FMA ・・・ アナログ信号から高速1Bitデジタル信号への変調器IC(信号処理)
変調周波数:0.2MHz~5.0MHzBi-Phase パルス幅変調波形
FMP ・・・ 高速・超低損失1Bit信号電圧から大電流変換ドライバーIC(電力増幅)
NAP ・・・ 超小型・超高効率・超ローノイズの電圧電流共振型のDDコンバーターIC(電源)
キャリア周波数:0.2MHz固定
(2) 特殊な変調方式による、高周波化・高速化による小型化
  出力160Wで、高周波化・高速化に成功!
コイル・コンデンサー・トランス等大物部品 の大幅な小型化を実現。

(3) 総合効率85%の高効率化による小型化
  電源を含めたAC入力~SP出力のオーバーオール総合効率85%(弊社測定)を実現。
従来アナログアンプ30%前後、デジタルアンプの60%前後の効率に比べ(弊社測定) 圧倒的に発熱が少ない為、ヒートシンク等不要で小型化を実現。

(4) アンプ部と電源部の回路融合による小型化
  Bi-Phase回路方式のアンプ部とフル共振型電源回路方式電源部の融合により、回路部品点数の大幅な削減、小型化を実現。

(5) 自然空冷・密閉構造の実現~新開発断熱材KY-Ⅰを使った熱対策技術
  高効率に加えて、断熱材KY-Ⅰを使ったケース温度均一拡散技術(特許申請中)により、自然空冷・ケース密閉構造で、Tc43℃(Δt18℃、規定温度試験条件で弊社測定)の驚異的な低発熱を実現。



定格出力 160W/4Ω x 16ch
100W/8Ω x 16ch
周波数特性 DC∼50kHz(+0、-3dB)/8Ω
DC∼25kHz(+0、-3dB)/4Ω
歪率(THD) 0.02%(1kHz、50W出力時)
S/N比 120dB(400Hz∼30kHzBPF)
入力感度 / 入力インピーダンス 330mV/1MΩ
残留ノイズ 25μV(400Hz∼30kHzBPF)
消費電力 330W(1/8パワー出力、100W/8Ω)
490W(1/8パワー出力、160W/4Ω)
待機電力 112W(無信号時)
電源電圧 AC100V50Hz/60Hz
安全規格 電気用品安全法
電波障害規格 ラインノイズ、不要輻射
(電気用品安全法)
使用温度範囲 0℃∼40℃

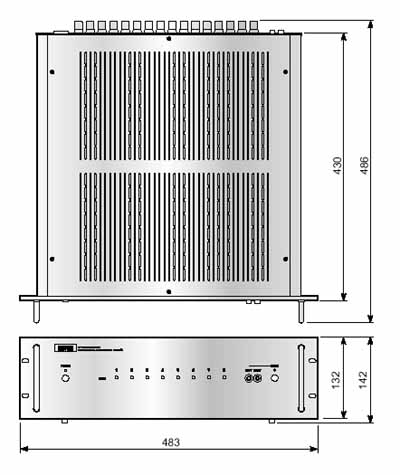

最大外形寸法 483 (W) x 486(D) x 142 (H) mm
重量 約13kg

すべての記述、仕様、デザインについて予告なく変更することがあります。
